STV312系列精密電壓互感器
2010-11-11

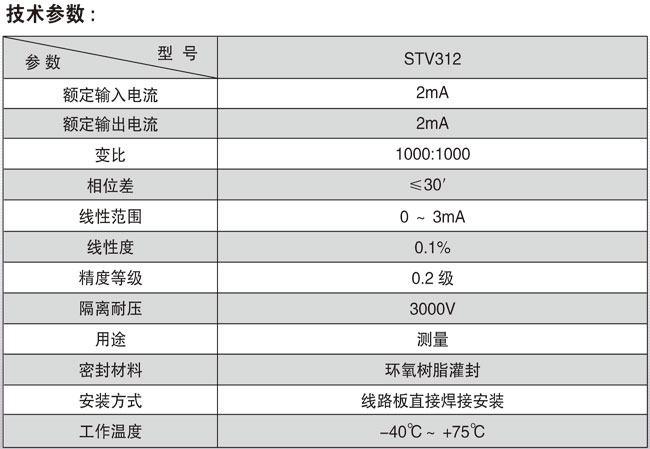

電容C及電阻r是用來補償相移的。通過軟件補償或不需要補償相移的場合，電容C及電阻r可以不接。圖中運算放大器為OP07系列，運算放大器的電源電壓通常取±15V或±12V。圖中反饋電阻R和限流電阻R'要求溫度系數優于50ppm，R'應注意功率選擇，推薦使用狀態是2mA/2mA。如果您的AD轉換是低電壓輸入，互感器可以直接并聯一電阻，但采樣電壓不得大于0.3V有效值, 大于0.3V時角差會增大。 輸出電壓=輸入V/ (R'+內阻)*R ,另外可調電阻進行微調,以達到輸出電壓的精度。如果需要補償角差，則需要確定補償電容C及電阻r的值。由于電容C微調時很不方便，所以需要微調電阻r，C為(CBB) 系列電容。
